Ｘ・Ｏ（エックス・オー）硬化剤のみ　＃２液型アクリルウレタン樹脂エナメル（４：１）　＃日亜ペイント　

主剤2KG　に対して硬化剤0.25KG×2缶

主剤3KG　に対して硬化剤0.25KG×3缶

主剤8KG　に対して硬化剤1KG×2缶

Ｘ・Ｏ（エックス・オー）主剤のみ　＃２液型アクリルウレタン樹脂エナメル（４：１）　＃日亜ペイント　＃

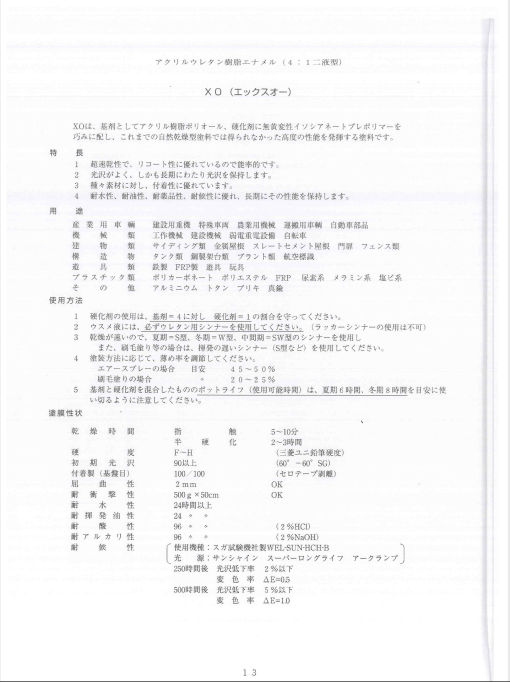

２液型アクリルウレタン樹脂エナメル（４：１）

■用途

建築用重機　各種機械類　タンク類　プラント類　鉄製品　ＦＲＰ製品　など

Ｘ・Ｏは、基材としてアクリル樹脂ポリオール、硬化剤に無黄変性イソシアネートポリマーを巧みに配し、これまでの自然乾燥型塗料では得られなかった高度の性能を発揮する塗料です

【特長】
１．超速乾性で、リコート性に優れているので能率的です
２．光沢がよく、しかも長期にわたり光沢を保持します
３．種々素材に対し、付着性がよい
４．耐水性、耐油性、耐薬品性、耐候性に優れ、長期にその性能を保持します
５．１ｋｇから調色対応が可能
※艶調整は２ｋｇ～となります。

【使用方法】
１．硬化剤の使用は、基剤４に対し硬化剤１の割合を守ってください
２．うすめには、必ずアクリルウレタン用シンナーを使用して下さい
ラッカーシンナーは使用しないで下さい
３．乾燥が速いので、夏期：Ｓ型　冬期：Ｗ型　中間期：ＳＷ型のシンナーを使用し
また、刷毛塗り等の場合は、揮発の遅いシンナー（Ｓ型）を使用して下さい
※２Ｓ～５Ｓなどの対応可能です。
４．塗装方法に応じて、薄め率を調節して下さい
エアースプレーの場合　　　４５～５０％
エアーレススプレーの場合　３０～４０％
刷毛塗りの場合　　　　　　２０～２５％

５．基剤と硬化剤を混合したもののポットライフ（使用可能時間）は夏期６～８時間　冬期８　　～１０時間を目安に使い切るように注意して下さい

【塗料性状】
・粘度（ＫＵ）　７０～８０（白の場合）
・不揮発分（％）　５０～５５
・塗布面積　　８～９㎡/㎏

・硬化剤　ＮＣＯ％　７．４±０．５
不揮発分（％）　３７．５±１．０
【塗膜性状】
・乾燥時間　　指触　　　　　　　　５～１０分
半硬化　　　　　　　２～３時間

・硬度　　　　Ｆ～Ｈ　（三菱ユニ鉛筆硬度）
・初期光沢　　９０以上　（６０°－６０°ＳＧ）
・付着性　　　１００／１００
・屈曲性　　　２ｍｍ　合格
・耐衝撃性　　５００ｇ×５０ｃｍ　合格
・耐水性　　　２４時間以上
・対揮発油性　２４時間以上
・耐酸性　　　９６時間以上（２％ＨＣｌ）
・耐アルカリ性９６時間以上（２％ＮａＯＨ）
・耐候性　　　光沢変化１年後　９２→９０（約２％）⊿Ｅ＝１．０以下

【塗料使用の場合の注意】
１．下地塗料には、エポキシ系、フェノール系が適合しますが
下地塗料の乾燥状態や、リフティングには注意して下さい
ＮＸプライマーまたは、サビラーズの御使用をお勧めします
２．ラッカーシンナーに含まれるアルコール類（ＩＰＡ等）と硬化剤が先に反応してしまい基剤との反応が阻害されますので、絶対にラッカーシンナーは使用しないで下さい
３．基剤と硬化剤を混合した状態で、ポットライフ（使用可能時間）を過ぎると基剤と硬化剤の反応が進み、たとえ塗装ができても、光沢、付着性、耐久性が著しく低下するので、基剤と硬化剤混合後はできるだけ早く使い切ってください
４．硬化剤は、空気中の湿気（水分）と反応するので、新缶の場合窒素ガスを封入しています　一旦開封した後は、使用後直ちに密栓し乾燥した冷暗所に保存して下さい

【法規制】
・消防法　　　　　　　　　　　　　　　第４類　第１石油類
危険等級　Ⅱ
・労働安全衛生法　　　　　　　　　　　第２種有機溶剤
・特定化学物質障害予防規則（特化則）
※黄鉛該当は基剤のみ

【製品容量】
・基剤　１ｋｇ　２ｋｇ　３ｋｇ　４ｋｇ　８ｋｇ　１６ｋｇ
・硬化剤　１ｋｇ　０.２５ｋｇ　４ｋｇ
